Gewebe sind Flächengebilde aus mindestens 2 Fadensystemen, die rechtwinklig miteinander verkreutzt werden. In Kombination mit den verschiedensten Flächengewichten, Bindungsarten, Flächengewichtsorientierung und der Ausrüstung eigener bewährter Schlichtesysteme bieten Gewebe optimale „CUSTOMIZED SOLUTIONS“ in puncto Leichtbau, Nachhaltigkeit und verantwortungsbewusster Umgang mit den natürlichen Ressourcen.

Rovinggewebe

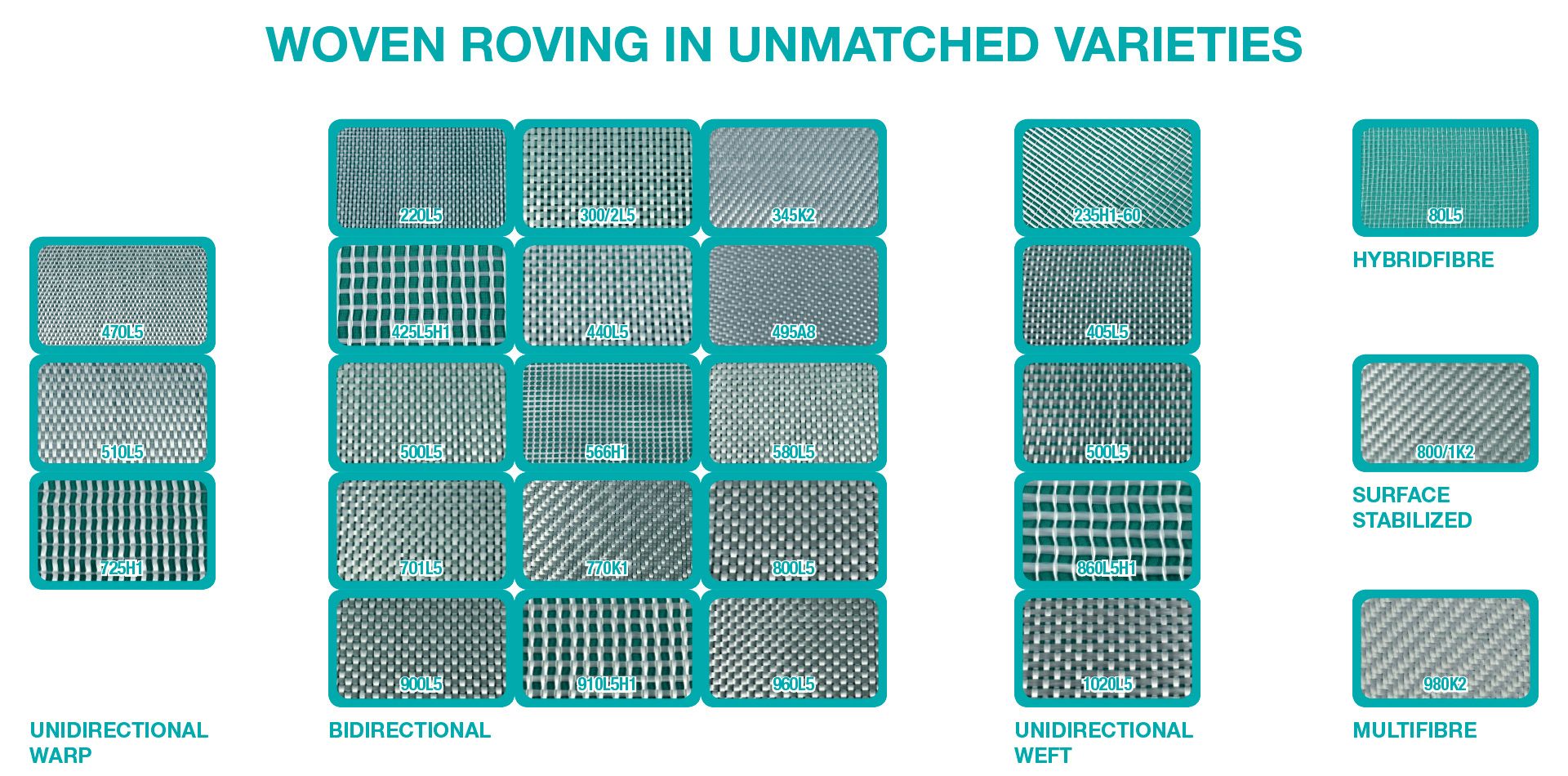

„WOVEN ROVING IN UNMATCHED VARITIES“ sind technische Flächengebilde für die duroplast und thermoplast Kunststoffverstärkung. Hergestellt aus E- und ECR-Glas Direkt Rovings realisieren wir bis heute maßgeschneiderte Rovinggewebe in einer unvergleichlichen Vielfalt.

Eigenschaften

Duroplast Anwendung für z. B. zur Verstärkung ungesättigter Polyester-, Epoxid- und Vinylesterharze

Thermoplast Anwendung für z. B. zur Verstärkung von Polypropylen und Polyamid

Bidirektional Flächengewichtsorientierung (ausglichener Flächemasseanteil in Kette und Schuss)

Unidirektional Flächengewichtsorientierung (schussverstärkt oder kettverstärkt)

Verschiedenste Flächengewichte von 100 g/m² bis 2000 g/m²

Unterschiedlichste Bindungsarten realisierbar

Rohwarenbreiten ab 100 bis 410 cm

Zuschnitte ab 10 bis 100 cm

Geschnittene oder ungeschnittene, feste oder verstärkte Webkante

Kundenspezifische Rollenlängen

R

Anwendungsbereiche

Behälter- und Rohrleitungsbau

Automotive

Sport- und Freizeit

Bootsbau

Fahrzeug- und Leichtbau



Ihre Kontaktanfrage

1 + 3 =

Mit dem Absenden Ihrer Nachricht erklären Sie sich einverstanden mit der Verarbeitung Ihrer Daten gemäß unserer Datenschutzerklärung. Dieses Einverständnis können Sie jederzeit widerrufen.

DUROPLAST ANWENDUNGEN
VORSCHAUGEWEBETYP
FADEN (tex)
KETTE

SCHUSS
FLÄCHENMASSE
g/m²
  GW 123-220 L5 320 320 220
  GW 123-300/2 L5 600 600 300
  GW 123-345 K2 320 320 345
  GW 123-425 L5H1 2400 2400 425
  GW 123-440 L5 1200 1200 440
  GW 123-580 L5 1200 1200 580

GW 123-701 L5
 2400 1200 701
  GW 123-770 K1 1200 1200 770
  GW 123-800 L5 2400 2400 800
  GW 123-900 L5 2400 2400 900
  GW 123-910 L5H1 4800 4800 910
  GW 123-960 L5 2400 2400 960
BIDIREKTIONAL
  GW 223-470 L5 600 280 470
  GW 223-725 H1 4800 900 725
UNIDIREKTIONAL KETTE
  GW° 323-235 H1-60 68 1200 235
  GW 323-860 L5H1 2400 9600 860
  GWR 323-1020 L5 2400 4800 1020
UNIDIREKTIONAL SCHUSS

THERMOPLAST ANWENDUNGEN
VORSCHAUGEWEBETYPFADEN (tex)
KETTE
SCHUSS		FLÄCHENMASSE
g/m²
  GW 173-600K2 1200 1200 600
  GW 176-600K2 1200 1200 600

DUROPLAST ANWENDUNGEN
GEWEBETYPBINDUNGSARTFLÄCHENMASSE
g/m²
GW 123-220 L5 gute Formstabilität / identische Warenseiten 220
  GW 123-300/2 L5 gute Formstabilität / identische Warenseiten 300
  GW 123-345 K2 gute Drapierfähigkeit / identische Warenseiten 345
  GW 123-425 L5H1 Gitterstruktur / identische Warenseiten 425
  GW 123-440 L5 gute Formstabilität / identische Warenseiten 440
  GW 123-495 A8 sehr gute Drapierfähigkeit / unterschiedliche Warenseiten 495
  GW 123-500 L5 gute Formstabilität / identische Warenseiten 500
  GW 123-566 H1 Gitterstruktur  / unterschiedliche Warenseiten 566
  GW 123-580 L5 gute Formstabilität / identische Warenseiten 580

GW 123-701 L5
 gute Formstabilität / identische Warenseiten 701
  GW 123-770 K1 gute Drapierfähigkeit / unterschiedliche Warenseiten 770
  GW 123-800 L5 gute Formstabilität / identische Warenseiten 800
  GW 123-900 L5 gute Formstabilität / identische Warenseiten 900
  GW 123-910 L5H1 Gitterstruktur / identische Warenseiten 910
  GW 123-960 L5 gute Formstabilität / identische Warenseiten 960
BIDIREKTIONAL
  GW 223-470 L5 gute Formstabilität / identische Warenseiten 470
  GW 223-725 H1 Gitterstruktur / unterschiedliche Warenseiten 725
UNIDIREKTIONAL KETTE
  GW° 323-235 H1-60 Gitterstruktur / identische Warenseiten / 60° Schusswinkel 235
  GW 323-860 L5H1 Gitterstruktur / identische Warenseiten 860
  GWR 323-1020 L5 gute Formstabilität / identische Warenseiten 1020
UNIDIREKTIONAL SCHUSS

THERMOPLAST ANWENDUNGEN
GEWEBETYPDIREKTSCHLICHTEFLÄCHENMASSE
g/m²
  GW 173-600K2 vorzugsweise zur Verstärkung von Polypropylen 600
  GW 176-600K2 vorzugsweise zur Verstärkung von Polyamid 600


GSO MultiFibre®

GSO MultiFibre® ist eine variable Gewebekonstruktion, hergestellt aus Hybridfasern mit unterschiedlichen Charakteristika. Die Symbiose der bevorzugten Werkstoffeigenschaften zwischen Thermoplastmatrix- und Verstärkungsfaser sind vor allem für Pressverfahren und Spritzgussverfahren geeignet.

Die dabei eingesetzten Hybridfasern besitzen eine Feinheit von 1870 tex in einem Fasermasseanteil von 40 % Matrixfaser und 60 % Verstärkungsfaser.

Eigenschaften

Variable Gewebekonstruktionen:

Bidirektionale / unidirektionale Flächengewichtsorientierung

Verschiedenste Flächengewichte

Unterschiedlichste Bindungsarten

Rohwarenbreiten bis 410 cm

Geschnittene oder ungeschnittene, feste oder verstärkte Webkante

Kundenspezifische Rollenlängen

Keine Korrosion

Hohe Gestaltungsfreiheit, bei entsprechender Festigkeit und Steifigkeit

R

Anwendungsbereiche

Behälter- und Rohrleitungsbau

Luft-/Raumfahrt

Fahrzeug- und Leichtbau



Ihre Kontaktanfrage

1 + 3 =

Mit dem Absenden Ihrer Nachricht erklären Sie sich einverstanden mit der Verarbeitung Ihrer Daten gemäß unserer Datenschutzerklärung. Dieses Einverständnis können Sie jederzeit widerrufen.

GEWEBETYPTHERMOPLASTMATRIXFASERMASSEANTEIL (%)FLÄCHENMASSE
MATRIXFASERVERSTÄRKUNGSFASER g/m²
GWM 134-600K2 Polypropylen 40 60 600
GWM 134-750/1K2 Polypropylen 40 60 750
GWM 134-980K2 Polypropylen 40 60 980
GWM 134-1485K2 Polypropylen 40 60 1485

Lohnweben

Mit dem Service der Fertigung in Lohn unterstützen wir Sie mit unserer jahrelangen Kompetenz im Bereich Luft-/ Raumfahrt, Fahrzeug-/ Leichtbau, Behälter-/ Rohrleitungsbau und Ballistik. Dabei betreuen wir Sie von der Auswahl geeigneter Hochleistungsfaser bis hin zur Realisierung maßgeschneiderter Produkte.

Eigenschaften

Variable Gewebekonstruktionen:

Bidirektionale / unidirektionale Flächengewichtsorientierung

Verschiedenste Flächengewichte

Unterschiedlichste Bindungsarten

Rohwarenbreiten bis 410 cm

Geschnittene oder ungeschnittene, feste oder verstärkte Webkante

Kundenspezifische Rollenlängen

Keine Korrosion

Hohe Gestaltungsfreiheit, bei entsprechender Festigkeit und Steifigkeit

R

Anwendungsbereiche

Luft-/Raumfahrt

Ballistik

Fahrzeug- und Leichtbau

Behälter- und Rohrleitungsbau

Ihre Kontaktanfrage

11 + 8 =

Mit dem Absenden Ihrer Nachricht erklären Sie sich einverstanden mit der Verarbeitung Ihrer Daten gemäß unserer Datenschutzerklärung. Dieses Einverständnis können Sie jederzeit widerrufen.

Typ*BasisgarnFadendurchmesser in mmReißkraft in N
Handnähzwirn
HN 80 EC9-136x5 0,8 > 350
HN 100 EC9-136x9 1,0 > 610
HN 100 V4A EC13-136x9 + V4A 1,0 > 610
* weitere Typen auf Anfrage
